Теплый пол – это одно из самых удобных и энергоэффективных решений для обогрева жилых и коммерческих помещений. Один из ключевых компонентов системы теплого пола – это PEX трубы. PEX (полиэтилен высокой плотности с поперечной связью) – это современный материал, который обладает множеством преимуществ по сравнению с традиционными металлическими трубами.
Перед тем, как приступить к монтажу PEX труб для теплого пола, необходимо ознакомиться с правильной последовательностью действий и следовать данному руководству. Работать со специализированным инструментом, использовать качественные материалы и придерживаться определенных правил – вот что вам потребуется для успешного монтажа теплого пола с использованием PEX труб.
Хочется отметить, что монтаж PEX труб для теплого пола является довольно простой и доступной задачей, даже для тех, кто не имеет опыта и специальных навыков в области сантехники и отопления. Главное – следовать инструкциям и руководству, осознать свои действия и быть аккуратным при работе с инструментами и материалами.
Монтаж PEX труб для теплого пола: основные правила и поэтапная инструкция
Перед началом монтажа PEX труб для теплого пола необходимо провести тщательную подготовку. Сначала нужно определить площадь укладки и расчет длины труб, учитывая особенности помещения и расстояния между стояками и коллектором системы. Также необходимо выбрать подходящую толщину труб и определить расстояние между ними, чтобы обеспечить равномерное распределение тепла по поверхности пола.
Приступая к монтажу PEX труб, необходимо правильно выбрать способ их укладки. Наиболее распространенными методами являются "змейка" и "колесо". При укладке "змейкой" трубы укладываются параллельно друг другу, перекрываясь на одну треть ширины поверхности пола. При укладке "колесом" трубы прокладываются по спирали от коллектора, радиально расходясь к стенкам.
При монтаже необходимо следить за правильным расстоянием между креплениями. Обычно они устанавливаются на расстоянии 20-30 см друг от друга. Также следует обеспечить надежное крепление к стяжке в нескольких точках и соблюдать температурный зазор между трубой и стяжкой, чтобы избежать деформации.
После укладки и крепления труб необходимо выполнить гидравлическую проверку системы. Для этого все соединения должны быть герметичными, необходимо закрыть все отверстия и подвести воду под давлением. Давление должно быть определено согласно требованиям и рекомендациям производителя.
После успешной проверки герметичности системы можно приступать к заливке стяжки. Важно учесть, что температура заливки не должна превышать максимально допустимую для PEX труб, чтобы избежать их повреждения. Также необходимо следить за правильным распределением стяжки и равномерным утрамбовыванием.
Выбор и подготовка помещения для установки системы теплого пола
Перед установкой системы теплого пола необходимо тщательно выбрать и подготовить помещение, чтобы обеспечить оптимальные условия для работы системы и достижения максимального комфорта.
При выборе помещения для установки системы теплого пола следует учитывать следующие факторы:
- Размер помещения: Определите площадь и форму помещения, чтобы оптимально распределить тепло по всей поверхности пола. Учтите, что чем больше площадь помещения, тем больше мощность системы теплого пола потребуется.
- Тип пола: Учтите, что система теплого пола может быть установлена как на готовый пол, так и при строительстве нового помещения. При установке на готовый пол важно проверить его состояние и устранить все дефекты и неровности.
- Изоляция: Обратите внимание на уровень теплоизоляции пола. Чем лучше изолирован пол, тем более эффективно будет работать система теплого пола и экономить энергию.
- Влажность: Измерьте уровень влажности в помещении. Система теплого пола не рекомендуется устанавливать в сильно влажных помещениях, так как это может привести к повреждению материалов и появлению грибка.
После выбора помещения необходимо подготовить его к установке системы теплого пола:
- Очистка пола: Перед установкой необходимо очистить пол от грязи, пыли и других загрязнений. Выровняйте пол и удалите все ребра и выступы.
- Установка утеплителя: При необходимости установите утеплитель, чтобы улучшить теплоизоляцию и снизить потери тепла.
- Проверка гидроизоляции: Проверьте состояние гидроизоляции и, при необходимости, замените ее. Это важно для предотвращения проникновения влаги и повреждения системы теплого пола.
Правильный выбор и подготовка помещения являются важными шагами перед установкой системы теплого пола. Внимательно выполнив эти шаги, вы обеспечите эффективность и долговечность вашей системы теплого пола.
Подготовка PEX труб и инструментов для монтажа
Перед началом монтажа PEX труб для теплого пола необходимо правильно подготовить материалы и инструменты. Это позволит сделать работу более эффективной и уменьшить возможность ошибок.
Вот несколько важных шагов перед началом монтажа:
- Выберите правильный диаметр PEX трубы в зависимости от потребностей системы отопления. Обычно используются трубы диаметром от 16 до 20 мм.
- Оцените длину труб, необходимую для покрытия всей площади помещения, где будет установлен теплый пол. Рекомендуется добавить некоторую запасную длину для возможных изменений или ремонтов.
- Проверьте качество PEX трубы, убедитесь, что она не имеет трещин, повреждений или других дефектов. Если вы находите дефекты, замените трубу перед началом монтажа.

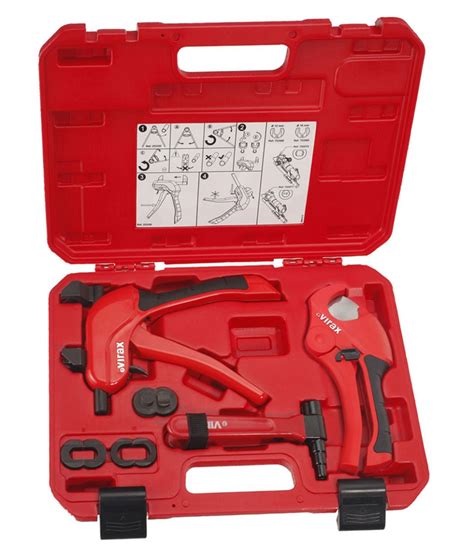

- Подготовьте инструменты для монтажа PEX трубы, такие как: ручной или автоматический инструмент для сшивки труб, нож для резки труб, изолированная клещевая головка и маркеры.
- Убедитесь, что у вас есть достаточно соединительных фитингов, заглушек и коллекторов для монтирования PEX трубы в системе отопления.
Исполняя эти простые шаги, вы будете готовы к монтажу PEX труб для теплого пола и сможете начать работу без проблем.

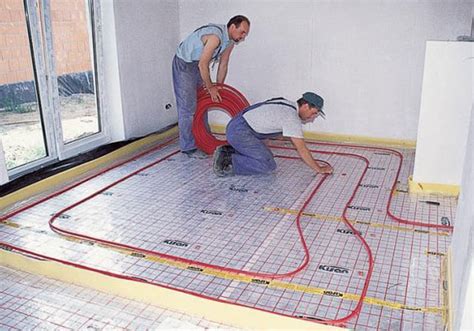

Разметка и укладка PEX труб на поверхности
Перед началом разметки необходимо определить место установки теплого пола и рассчитать необходимую длину PEX труб. Для этого можно использовать специальные программы или консультироваться с профессионалами.
После определения места установки, необходимо произвести подготовку поверхности. Пол должен быть ровным, без трещин и выступающих элементов. Рекомендуется осуществить грунтовку поверхности для обеспечения лучшей адгезии между основанием и трубами.
При разметке поверхности необходимо учесть расстояние между трубами и расположение коммуникаций. Рекомендуется расстояние между трубами варьировать в зависимости от типа помещения и предполагаемой нагрузки. Например, в ванной комнате, где ожидается более высокая нагрузка на пол, рекомендуется расстояние около 10-15 см между трубами.
При укладке труб на поверхность рекомендуется использовать специальные крепежные элементы, которые обеспечат надежную фиксацию трубы. Крепежные элементы должны быть установлены на расстоянии около 30-40 см друг от друга.
При укладке труб на поверхность рекомендуется использовать спиральную или змеевидную схему. Это позволяет равномерно распределить тепло по всей площади пола и избежать затяжек или пересечений труб.
После укладки труб на поверхность, необходимо произвести проверку их целостности и герметичности. Рекомендуется подключить трубы к системе и прокачать воду для проверки наличия утечек.
Правильная разметка и укладка PEX труб на поверхности является важным этапом при установке теплого пола. Следуя указанным рекомендациям, можно создать комфортную и эффективную систему отопления.
Соединение PEX труб и установка фитингов
Установка теплого пола с использованием PEX труб требует правильного соединения и установки фитингов для обеспечения надежности и герметичности системы.
Перед началом монтажа, необходимо проверить, что PEX трубы и фитинги соответствуют одному диаметру. Для этого можно использовать специальный инструмент, который поможет определить совместимость.
Для соединения PEX труб используются два основных способа: механический и термический.
Механическое соединение

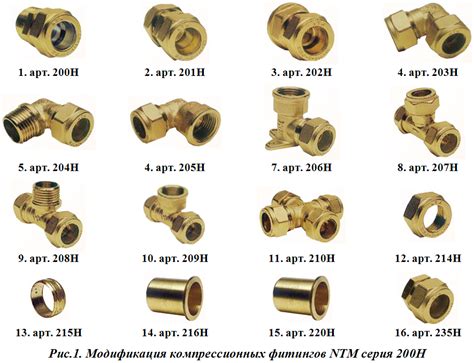

В случае механического соединения необходимы специальные фитинги, которые представляют собой металлические или пластиковые муфты с резьбовым отверстием и специальным зажимом. Для соединения труб необходимо вставить их в фитинг до упора и затянуть зажим с помощью отвертки или ключа.
Преимущество механического соединения заключается в его простоте и быстроте, а также возможности разъединения и переноса системы без повреждения труб и фитингов.
Термическое соединение
Термическое соединение PEX труб осуществляется с помощью электроинструмента, который нагревает концы трубы и специальное резиновое кольцо на фитинге. После нагрева трубу вставляют в фитинг, и она охлаждается, образуя надежное и герметичное соединение.
Термическое соединение обеспечивает наиболее надежную связку труб и фитингов, так как не требует использования дополнительных зажимов и клеевых соединений. Однако, его установка требует определенной квалификации и специализированного оборудования.
Важно помнить, что перед монтажом необходимо проверить фитинги на предмет целостности, а также следить за установкой труб и фитингов в правильном положении и без перекручивания либо перекоса. Также необходимо придерживаться инструкций производителя по максимальной температуре и давлению, которым может работать система.
Следуя рекомендациям по соединению PEX труб и установке фитингов, вы сможете обеспечить надежность, долговечность и герметичность системы теплого пола.
Наполнение и проверка системы теплого пола
После проведения монтажа PEX труб для теплого пола необходимо приступить к их наполнению и проверке системы. Этот этап играет ключевую роль в обеспечении надлежащего функционирования теплого пола и предотвращении возможных проблем в будущем.
1. Наполнение системы:
- Перед началом наполнения системы необходимо убедиться, что все соединения PEX труб должны быть герметичными. Проверьте фитинги и муфты на отсутствие течей или трещин.
- Закройте вентили системы и откройте главный вентиль подачи горячей воды.
- Постепенно открывайте вентили на трубопроводах теплого пола, чтобы позволить воде заполнить систему равномерно.
- При наполнении системы следите за повышением давления. Оно не должно превышать рекомендуемых значений, указанных в инструкции к системе теплого пола.
- После того как система полностью наполнится водой, закройте все вентили, включая главный вентиль подачи горячей воды.
2. Проверка системы:
- После наполнения системы теплого пола ее необходимо проверить на наличие возможных протечек или других проблем.
- Визуально осмотрите все соединения PEX труб, фитинги и муфты на предмет видимых дефектов или течей.
- Включите систему на некоторое время и проверьте, равномерно ли нагревается пол по всей площади. При необходимости отрегулируйте температуру.
- Проверьте работу всех термостатов и датчиков теплого пола, убедитесь, что они правильно реагируют на изменение температуры и поддерживают заданное значение.
- Если вы обнаружите какие-либо проблемы или неисправности, обратитесь к специалисту для их устранения. Не пытайтесь самостоятельно ремонтировать систему, чтобы не повредить ее еще больше.
Правильное наполнение и проверка системы теплого пола являются важными шагами на пути к обеспечению комфортного и эффективного функционирования этого обогревательного устройства. Следуйте рекомендациям производителя и при необходимости обратитесь за помощью к профессионалам.
