Модуль зажигания – одна из самых важных частей автомобильного двигателя. От его исправной работы зависит эффективность и надежность работы двигателя. Если на вашей ВАЗ 2114 возникают проблемы с запуском или работой двигателя, возможно, причина кроется именно в модуле зажигания.
Для проведения диагностики модуля зажигания ВАЗ 2114 потребуется мультиметр – универсальное электронное измерительное устройство, которое позволяет проверить различные параметры электрических схем и устройств. Если у вас нет опыта работы с мультиметром, не волнуйтесь – в этой статье мы предоставим вам подробную инструкцию по проверке модуля зажигания с помощью мультиметра.
Важно помнить, что проверка модуля зажигания ВАЗ 2114 должна проводиться на холодном двигателе. Для начала откройте капот и найдите модуль зажигания. Он обычно располагается рядом с распределительным валом двигателя. Подключите мультиметр к клеммам модуля зажигания, соблюдая полярность: "+" (плюс) соответствует красному проводу мультиметра, а "-" (минус) – черному проводу.
Продолжайте чтение статьи, чтобы получить подробную инструкцию по проверке модуля зажигания ВАЗ 2114 с помощью мультиметра и выявить возможные проблемы. Следуйте указанным шагам и не забывайте соблюдать безопасность при работе с автомобильной электрикой.
Проверка модуля зажигания ВАЗ 2114 мультиметром
Проверка модуля зажигания ВАЗ 2114 с помощью мультиметра является одним из доступных методов диагностики. Для этого потребуется следовать нескольким простым шагам:
- Выключите двигатель и отсоедините клемму "минус" от аккумулятора. Это позволит предотвратить повреждение электронных компонентов и снизить риск возникновения короткого замыкания.
- Отсоедините разъем модуля зажигания, который находится неподалеку от крышки распределительного вала двигателя.
- Установите мультиметр в режиме измерения сопротивления.
- Оцените полученное значение сопротивления. Обычно, при исправном модуле зажигания, значение сопротивления должно быть около 0.3-0.9 кОм. Если значение сопротивления значительно отличается, это может свидетельствовать о неисправности модуля зажигания.
- Повторите процедуру для каждого из контактов модуля зажигания.
Если значение сопротивления не соответствует норме, рекомендуется заменить модуль зажигания ВАЗ 2114 на новый. Если вы не имеете опыта в проведении этой процедуры, рекомендуется обратиться к профессионалам для качественной диагностики и замены неисправных компонентов. Помните, что некорректная проверка или замена модуля зажигания может привести к необратимым повреждениям системы зажигания и двигателя в целом.
Подготовка мультиметра
Перед началом проверки модуля зажигания ВАЗ 2114 с помощью мультиметра необходимо провести некоторую подготовку прибора:
- Убедитесь, что мультиметр находится в исправном состоянии. Проверьте, что он включен и работает.
- Установите мультиметр в режим измерения сопротивления (Омметр).
- Подготовьте соединительные провода или кабели, которые будут использоваться для подключения мультиметра к модулю зажигания.
- Откройте капот автомобиля и найдите модуль зажигания. Обычно он расположен рядом с двигателем.
При выполнении всех указанных действий вы будете готовы к проверке модуля зажигания с помощью мультиметра на ВАЗ 2114. Данные шаги помогут вам выполнить проверку более точно и эффективно.
Разъемы для подключения мультиметра

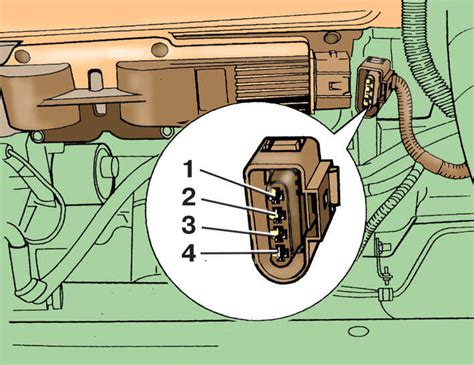

Для проверки модуля зажигания ВАЗ 2114 с помощью мультиметра необходимо подключить его к разъемам модуля. В модуле зажигания ВАЗ 2114 имеется два разъема для подключения мультиметра: разъем «С-1» и разъем «С-2».
Для подключения мультиметра к разъему «С-1» необходимо использовать два тестовых провода мультиметра. Один провод подключается к контакту «C-1.12», а другой провод к контакту «C-1.8». При этом, положение переключателя мультиметра должно быть установлено на функцию измерения постоянного напряжения – «DC Voltage».
Для подключения мультиметра к разъему «С-2» также необходимо использовать два тестовых провода мультиметра. Один провод подключается к контакту «C-2.7», а другой провод к контакту «C-2.4». При этом, положение переключателя мультиметра должно быть установлено на функцию измерения постоянного напряжения – «DC Voltage».
Правильное подключение мультиметра к разъемам модуля зажигания ВАЗ 2114 позволит произвести точную и надежную проверку работы модуля.
Проверка контактов разъема
При проведении проверки модуля зажигания ВАЗ 2114 мультиметром требуется также проверить контакты разъема для обеспечения надежного соединения.
Для выполнения данной процедуры необходимо следовать следующим шагам:
- Отключите аккумулятор и отсоедините разъем модуля зажигания.
- Введя штырек мультиметра в контактное отверстие разъема, проверьте каждый контакт на наличие сопротивления.
- Ориентируясь на данные, отображаемые на мультиметре, проверьте наличие прерывания контактов или замыкания на корпус разъема.
- Повторите эту процедуру для каждого контакта разъема.
В случае обнаружения неисправности (например, высокого сопротивления или замыкания) в контактах разъема, требуется принять меры по устранению данной проблемы.
Проверка контактов разъема позволит обнаружить возможные причины неисправностей в работе модуля зажигания ВАЗ 2114 и выполнить своевременный ремонт или замену необходимых деталей.
Проверка сопротивления катушки зажигания
Такая проверка особенно актуальна при возникновении проблем с зажиганием двигателя. Если сопротивление катушки зажигания не соответствует норме, это может свидетельствовать о неисправности устройства. Важно знать, что нормы сопротивления могут отличаться для различных моделей автомобилей, поэтому необходимо обратиться к технической документации или к специалисту для получения конкретных значений.
Для проверки сопротивления катушки зажигания требуется следующий набор инструментов:
- Мультиметр с функцией измерения сопротивления;
- Отвёртка или другой инструмент для демонтажа катушки зажигания.
Процедура проверки сопротивления катушки зажигания:
- Приподнимите капот автомобиля и найдите катушку зажигания. Обычно она располагается неподалеку от свечей зажигания.
- Отсоедините провода, подсоединенные к катушке зажигания.
- Снимите катушку зажигания с двигателя, используя отвёртку или другой подходящий инструмент.
- Настройте мультиметр на режим измерения сопротивления. Обычно это значок "Омы" на селекторе измерений.
- Определите диапазон измеряемого сопротивления в технической документации или у производителя автомобиля.
- Проведите измерения сопротивления катушки зажигания, сравнив результат с нормами, указанными в документации. Если значение сопротивления в пределах нормы, катушка зажигания исправна. Если значение сопротивления не соответствует норме – замените катушку зажигания на новую.
Проверка сопротивления катушки зажигания с помощью мультиметра – это простая и эффективная процедура, которая позволяет быстро определить неисправности катушки зажигания. Если вы не уверены в своих навыках или не обладаете необходимыми инструментами, рекомендуется обратиться к профессионалам, которые помогут выполнить эту процедуру корректно.

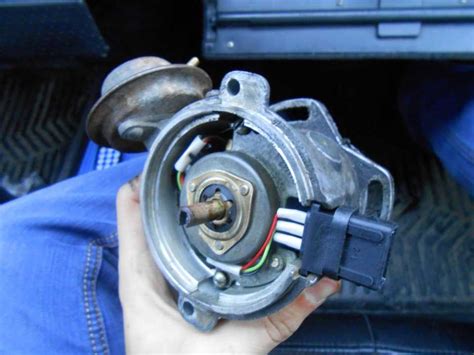

Проверка сопротивления датчика Холла
Датчик Холла, или датчик положения коленчатого вала, играет важную роль в модуле зажигания ВАЗ 2114. Он отвечает за передачу сигнала о положении коленчатого вала на блок управления двигателем, что необходимо для правильной работы зажигания.
Для проверки сопротивления датчика Холла потребуется мультиметр. Процедура проверки датчика Холла следующая:
- Отключите аккумулятор автомобиля, чтобы избежать возможности короткого замыкания.
- Отсоедините разъем датчика Холла от модуля зажигания.
- Настройте мультиметр на измерение сопротивления (режим омметра).
- Подключите один конец мультиметра к контакту номер 1 разъема датчика Холла, а другой конец к контакту номер 2. Значение сопротивления должно быть в пределах указанных в технической документации значений, например, 400-600 Ом. Если значение отличается от нормы, это может свидетельствовать о неисправности датчика Холла и его замене.
- Далее подключите один конец мультиметра к контакту номер 1 разъема датчика Холла, а другой конец к контакту номер 3. Сопротивление также должно находиться в нормальном диапазоне. Если значение отличается от нормы, датчик Холла также требует замены.
- Подключите один конец мультиметра к контакту номер 2 разъема датчика Холла, а другой конец к контакту номер 3. Сопротивление должно быть в пределах допустимых значений. Если значение отличается, датчик Холла неисправен и его следует заменить.
Проверка сопротивления датчика Холла является одной из основных процедур диагностики модуля зажигания ВАЗ 2114. Выявление неисправных датчиков Холла и их замена поможет восстановить нормальную работу зажигания и улучшит общую производительность автомобиля.
Шаг 1: Установите мультиметр в режим измерения напряжения постоянного тока (DC Volt).
Шаг 2: Отсоедините разъем модуля зажигания и обнаружьте контакт, соответствующий управляющему транзистору. Обычно это контакт с номером 3 на стандартном 5-контактном разъеме модуля.
Шаг 3: Включите зажигание автомобиля (не запуская двигатель) и установите красный щуп мультиметра на плюсовую клемму аккумулятора, а черный щуп – на контакт управляющего транзистора.
Имейте в виду, что точные значения напряжения могут незначительно изменяться в зависимости от типа и модели модуля зажигания ВАЗ 2114. Проверяйте соответствующую документацию или обратитесь к руководству по ремонту для получения более подробной информации.
Проверка цепи питания модуля зажигания
Цепь питания модуля зажигания ВАЗ 2114 состоит из нескольких ключевых элементов, которые обеспечивают правильную работу системы зажигания. Проверка цепи питания модуля зажигания необходима при возникновении проблем с зажиганием двигателя и может помочь выявить возможные неисправности.
Для проверки цепи питания модуля зажигания ВАЗ 2114 потребуется мультиметр соответствующей категории. Важно отключить двигатель и удалить ключ из замка зажигания перед началом проверки.
Шаги для проверки цепи питания модуля зажигания ВАЗ 2114:
- С помощью мультиметра измерьте напряжение на клемме аккумулятора. Напряжение должно быть около 12 В. Если напряжение ниже, проверьте состояние аккумулятора и подзарядите его при необходимости.
- Проверьте соединения проводов между аккумулятором и модулем зажигания. Убедитесь, что провода целые и надежно подсоединены к клеммам аккумулятора и модуля зажигания.
- Проверьте предохранитель, отвечающий за цепь питания модуля зажигания. С помощью мультиметра проверьте целостность предохранителя. Если предохранитель перегорел, замените его на новый.
- Проверьте целостность провода, идущего от позиции "15" замка зажигания до модуля зажигания. С помощью мультиметра измерьте сопротивление этого провода. Если сопротивление выше нормы или обнаружены обрывы или короткое замыкание, замените провод на новый.
- Если предыдущие шаги не выявили проблемы, проверьте целостность и правильность работы предохранителя и реле, отвечающих за цепь питания модуля зажигания. При необходимости замените поврежденные предохранитель или реле.
Проверка цепи питания модуля зажигания ВАЗ 2114 поможет выявить возможные причины проблем с зажиганием двигателя и позволит вовремя устранить неисправности. При возникновении сложностей, рекомендуется обратиться к специалисту для детальной диагностики и ремонта системы зажигания.
Проверка цепи управления модулем зажигания
Цепь управления модулем зажигания отвечает за передачу сигналов от системы управления двигателем к модулю зажигания, контролируя время включения и выключения свечей зажигания.
Для проверки цепи управления модулем зажигания требуется мультиметр и схема электрической проводки. Следуйте инструкциям:
- Включите мультиметр в режим проверки цепи сопротивления (Омметр).
- Отключите проводку от модуля зажигания.
- Подключите каждый из проводков к соответствующим контактам мультиметра.
- На схеме электрической проводки найдите контакты, соответствующие цепи управления модулем зажигания.
- Сравните значения сопротивления на мультиметре с нормативными значениями, указанными в технической документации.
- Если значения сопротивления отличаются от нормы, это может указывать на проблему с проводкой или цепью управления модулем зажигания.
- В случае обнаружения проблемы, требуется провести дополнительные проверки проводки и датчиков.
Правильная работа цепи управления модулем зажигания необходима для обеспечения стабильной работы двигателя. Поэтому рекомендуется проводить регулярную проверку цепи с помощью мультиметра, чтобы своевременно выявить и устранить возможные проблемы.
