ER-диаграмма является важной частью процесса разработки баз данных, так как она помогает разработчикам лучше понять структуру данных и связи между ними. Создание ER-диаграммы базы данных в SQL может показаться сложным заданием, но с правильной инструкцией вы сможете легко освоить этот навык.
Первый шаг в создании ER-диаграммы - определение сущностей вашей базы данных. Сущности представляют отдельные объекты вашей базы данных, например, пользователя, заказ или товар. Каждая сущность имеет свои атрибуты, которые описывают ее свойства, такие как имя, возраст или цена.
Затем необходимо определить связи между сущностями. Связи могут быть одним из четырех типов: один-к-одному, один-ко-многим, многие-ко-многим или ассоциация. Они показывают, как сущности взаимодействуют друг с другом, и могут быть обозначены специальными символами на диаграмме.
После этого необходимо определить атрибуты для каждой сущности. Атрибуты могут быть простыми (например, строка или число) или составными (например, дата или время). Также атрибуты могут быть определены как обязательные или необязательные, что позволяет контролировать заполнение данных в базе.
После завершения определения сущностей, связей и атрибутов, вы можете начать создание ER-диаграммы базы данных в SQL. Для этого будет использован специальный язык моделирования баз данных, такой как IDEF1X или UML. С помощью этого языка вы можете создать диаграмму, подключить сущности и связи, и определить атрибуты для каждой сущности.
Наконец, когда диаграмма базы данных создана, ее можно использовать для создания самой базы данных в SQL. Для этого необходимо преобразовать диаграмму в соответствующий код SQL, используя команды CREATE TABLE, ALTER TABLE и другие. После этого база данных будет готова к использованию, а ER-диаграмма будет служить вам ценным инструментом для анализа и визуализации структуры данных.
Подготовка к созданию ER-диаграммы
Перед тем, как приступить к созданию ER-диаграммы базы данных, необходимо выполнить несколько этапов подготовки. Ниже приведены шаги, которые помогут вам успешно пройти эту стадию.
| Шаг 1 | Определите цели и требования для создания ER-диаграммы. Уточните, какие данные нужно хранить, а также как будет использоваться полученная информация. |
| Шаг 2 | Соберите всю необходимую информацию о предметной области. Разговорите с заинтересованными сторонами и найдите все сущности и связи между ними. |
| Шаг 3 | Проанализируйте собранную информацию и создайте предварительный набросок ER-диаграммы. Выделите сущности и определите атрибуты для каждой из них. |
| Шаг 4 | Определите связи между сущностями и укажите их типы (один-к-одному, один-ко-многим и т. д.). Добавьте связи к предварительному наброску ER-диаграммы. |
| Шаг 5 | Определите первичные и внешние ключи для каждой сущности. Обозначьте их на созданной ER-диаграмме. |
| Шаг 6 | Проверьте созданную ER-диаграмму на соответствие требованиям и корректность заполнения. Внесите изменения при необходимости. |
После выполнения всех этих шагов вы будете готовы к созданию ER-диаграммы базы данных. Этот процесс поможет вам лучше понять предметную область и спланировать структуру вашей базы данных.
Определение сущностей и атрибутов
Перед созданием ER-диаграммы базы данных необходимо определить сущности и атрибуты, которые будут использоваться при построении модели.
Сущности представляют собой отдельные объекты или понятия, о которых будет храниться информация в базе данных. Атрибуты - это свойства или характеристики сущностей.
Для определения сущностей и атрибутов необходимо провести анализ предметной области, для которой создается база данных. Важно выделить основные сущности и их характеристики, которые будут составлять атрибуты.
Например, если мы создаем базу данных для интернет-магазина, основными сущностями могут быть "Клиент", "Товар", "Заказ". Атрибуты сущности "Клиент" могут включать ФИО, адрес доставки, номер телефона. Атрибуты сущности "Товар" могут включать название, цену, описание.
Важно учесть, что атрибуты должны быть атомарными, то есть не допускаются составные атрибуты. Если у сущности есть несколько однотипных атрибутов, их следует выделить в отдельную сущность и установить между ними связь.
Таким образом, определение сущностей и атрибутов является важной предварительной работой перед созданием ER-диаграммы базы данных, которая поможет четко представить модель базы данных и структуру хранимой информации.
Выделение сущностей
Перед тем, как приступить к созданию ER-диаграммы, необходимо определить основные сущности, которые будут присутствовать в базе данных.
Сущности - это объекты или понятия, которые необходимо хранить и обрабатывать в базе данных. Например, для системы управления складом основными сущностями могут быть товары, поставщики, клиенты, заказы и так далее.
Для выделения сущностей следует внимательно изучить предметную область и выявить все важные объекты, с которыми будет вестись работа. Затем каждому объекту присваивается собственное имя, которое будет использоваться в дальнейшем при создании ER-диаграммы.
Старательно отбирайте сущности, не перегружая диаграмму лишними объектами. Определите, какие сущности являются ключевыми и необходимыми для функционирования вашей системы.

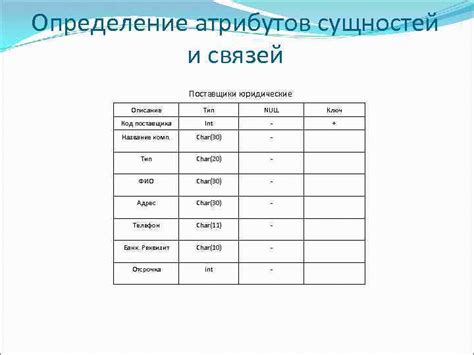

Определение атрибутов
Для каждой сущности необходимо определить список атрибутов. Ниже приведена таблица, в которой перечислены атрибуты для каждой сущности, их тип данных и описание.
| Сущность | Атрибут | Тип данных | Описание |
|---|---|---|---|
| Пользователь | ID | Целое число | Уникальный идентификатор пользователя |
| Имя | Строка | Имя пользователя | |
| Возраст | Целое число | Возраст пользователя | |
| Заказ | ID | Целое число | Уникальный идентификатор заказа |
| Дата | Дата | Дата размещения заказа | |
| Стоимость | Число с плавающей точкой | Стоимость заказа |
Вернемся к рассмотрению диаграммы базы данных на следующем этапе.
Определение отношений между сущностями
При создании ER-диаграммы важно определить связи между различными сущностями, чтобы правильно структурировать базу данных. В базе данных связи между сущностями выражаются при помощи отношений.
Отношения могут быть различными типами, в зависимости от характера связи между сущностями. Вот некоторые из наиболее распространенных типов отношений:
- Один-к-одному (One-to-One): Каждая запись в одной таблице соотносится с одной записью в другой таблице. Например, каждому сотруднику может соответствовать только одна запись об адресе проживания.
- Один-ко-многим (One-to-Many): Каждая запись в одной таблице соотносится с несколькими записями в другой таблице. Например, каждому отделу может соответствовать несколько записей о сотрудниках, но каждому сотруднику может соответствовать только одна запись о его отделе.
- Многие-ко-многим (Many-to-Many): Здесь каждая запись в одной таблице соотносится с несколькими записями в другой таблице, и наоборот. Для этого типа отношений требуется использование дополнительной таблицы-связующего звена, которая содержит информацию о каждой паре связанных записей. Например, таблица "Студенты" может быть связана с таблицей "Курсы" через таблицу-связь "Запись на курс", которая будет хранить информацию о каждой паре студент-курс.
Правильное определение отношений между сущностями - важный этап при проектировании базы данных, так как от этого зависит структура и эффективность ее использования.

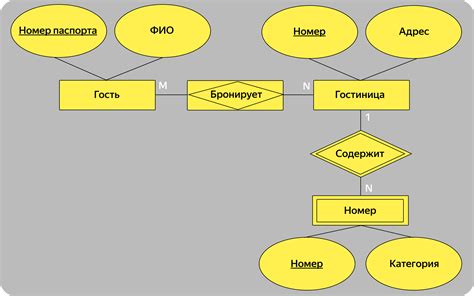

На ER-диаграмме отношения обычно обозначаются линиями, к которым добавляются соответствующие символы, указывающие тип отношения (1:1, 1:N, M:N). Также на линиях указываются атрибуты, по которым осуществляется связь.
Добавление связей и кардинальности
После создания всех таблиц для вашей базы данных, наступает время добавить связи между таблицами, чтобы определить взаимосвязи между данными и установить кардинальность связей.
Связи между таблицами представляют отношения между сущностями и выражаются через внешние ключи. Внешний ключ в таблице связывает ее с другой таблицей по значению первичного ключа этой связанной таблицы.
Кардинальность (или кардинальность связей) определяет, сколько записей из одной таблицы может быть связано с одной записью из другой таблицы. Кардинальность может быть один к одному, один ко многим или многие ко многим.
Для добавления связей и кардинальности в ER-диаграмму выполните следующие действия:
- Определите внешний ключ в таблице, указав имя этого ключа и связанное поле из другой таблицы.
- Установите кардинальность связей для каждой связи в ER-диаграмме. Например, определите, что у каждой записи в таблице A может быть только одна запись в таблице B, но каждая запись в таблице B может быть связана с несколькими записями в таблице A.
Добавление связей и кардинальности поможет вам создать связанные данные в базе данных и обеспечить целостность и согласованность данных.
Создание ER-диаграммы в SQL
Для создания ER-диаграммы в SQL необходимо выполнить следующие шаги:
- Определить сущности базы данных. Сущности представляют собой таблицы, которые будут содержать данные в базе.
- Определить атрибуты для каждой сущности. Атрибуты представляют собой столбцы таблицы и определяют, какие данные будут храниться в каждой таблице.
- Определить связи между сущностями. Связи могут быть одним-к-одному, одним-ко-многим или многие-ко-многим и определяют, как связаны таблицы в базе данных.
- Создать ER-диаграмму с использованием специальных символов и обозначений для сущностей, атрибутов и связей.
ER-диаграмма может быть создана с помощью специализированных инструментов, таких как MySQL Workbench, Microsoft Visio или онлайн-инструменты ERDPlus и Lucidchart.
