Реле – это устройство, которое играет важную роль в электрических и электронных схемах. Оно используется для управления током в электрических цепях и позволяет осуществить переключение одного электрического контура другим. Реле нередко используется в различных устройствах, начиная от бытовой техники и заканчивая сложными системами автоматизации. Давайте рассмотрим принцип работы реле и его особенности более подробно.

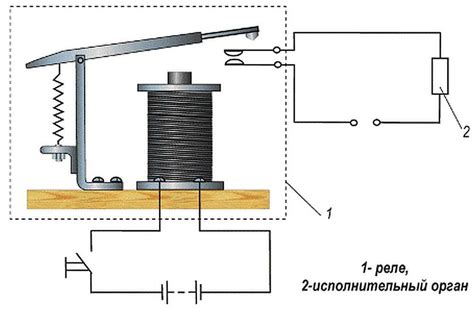

Принцип работы реле основан на использовании электромагнита. Внутри реле находятся катушка, позволяющая создать магнитное поле, и контакты, которые могут прикоснуться друг к другу или разойтись под действием этого поля.
Когда на катушку реле подается электрический ток, она превращается в электромагнит. Создаваемое магнитное поле притягивает или отталкивает контакты реле, в зависимости от их начального положения. Если контакты были разомкнуты, то они закрываются под действием электромагнитного поля и ток начинает течь по электрическому контуру, подключенному к реле. Если контакты были замкнуты, они размыкаются и ток перестает течь по контуру.
Принцип работы реле
Основой работы реле является электромагнитный принцип, когда электрический ток, проходящий через катушку реле, создает магнитное поле. При достижении определенного порогового значения тока, магнитное поле приводит к перемещению контактов реле, что позволяет установить или разорвать цепь.
Конструкция реле включает в себя катушку, контакты и пружины. Катушка состоит из провода, обмотанного вокруг сердечника, и устанавливается внутри корпуса реле. Когда через катушку проходит ток, создается магнитное поле, которое притягивает или отталкивает контакты внутри реле.
Контакты реле представляют собой две металлические полоски, которые в состоянии покоя не соприкасаются. Под действием магнитного поля они перемещаются и либо замыкаются вместе, либо разъединяются. Замыкание и разрыв контактов осуществляются силой пружины, которая придаёт им нужное положение во время работы реле.
Преимуществом работы реле является его изоляционная функция. Так как катушка и контакты реле находятся внутри корпуса, они защищены от внешних воздействий и могут работать в различных условиях безопасно и надежно.
Реле широко используется в различных промышленных и бытовых устройствах, а также в автомобилях, где оно выполняет роль контроллера для различных электрических систем.

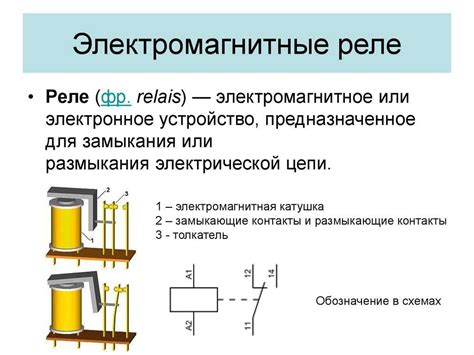

Основные компоненты реле
1. Катушка реле: Катушка служит для создания магнитного поля, которое приводит в движение якорь реле. Катушка обычно выполнена из медного провода, намотанного вокруг ферромагнитного сердечника.
2. Якорь реле: Якорь – это подвижная часть реле, которая двигается под воздействием магнитного поля, создаваемого катушкой. Якорь может быть изготовлен из ферроникелевого сплава, который обладает хорошей магнитной проводимостью.
3. Контакты реле: Контакты – это проводящие элементы, которые устанавливают или разрывают электрическую цепь при активации реле. Контакты могут быть выполнены в виде нормально разомкнутых (НР) или нормально замкнутых (НЗ).
4. Пружины реле: Пружины используются для поддержания контактов в закрытом или открытом состоянии. Они обеспечивают надежное соединение между контактами и их надежное разъединение при размыкании цепи.
5. Корпус реле: Корпус служит для защиты внутренних компонентов реле от повреждений и внешних воздействий. Корпус обычно выполнен из изоляционного материала, который обеспечивает электрическую безопасность.
Все эти компоненты взаимодействуют друг с другом и позволяют реле выполнять свои функции по контролю и управлению электрическими цепями.
Электромагнитное воздействие на реле
Принцип работы реле основан на наличии электромагнитной катушки, которая возбуждается при подаче электрического тока. При прохождении тока через катушку, электромагнитное поле создается вокруг нее, что приводит к притяжению электромагнитного ядра.
Когда электромагнитное ядро притягивается, контакты реле замыкаются и разрывают цепь. Это позволяет управлять электрическими устройствами, такими как лампы или электродвигатели. После размыкания цепи, электромагнитное ядро возвращается в исходное состояние под воздействием пружины.
Важно отметить, что принцип работы реле основан на электромагнитном воздействии, а не на прямом электрическом подключении. Это позволяет использовать реле для управления высокими напряжениями и токами, не подвергая себя повышенному риску перегорания или короткого замыкания.
Источники питания реле
Реле, как правило, требует внешнего источника питания для своей работы. В зависимости от конкретной модели реле, требования к источнику питания могут отличаться.
Одним из основных источников питания для реле является электрическая сеть. В этом случае реле подключается к сети напряжением 220 В или 110 В, в зависимости от стандартов вашей страны. Такие реле обычно используются для управления электроприборами и освещением.
Для мобильных приложений и автомобильной промышленности также существуют реле, работающие от постоянного напряжения. Обычно это напряжение составляет 12 В или 24 В. Такие реле могут использоваться для управления различными устройствами в автомобиле, такими как фары, фонари или стеклоочистители.
Также реле могут работать от батарейного питания. Это может быть подходящий вариант для устройств, которые требуют независимого питания, например, для термостатов, датчиков и других электронных устройств.
Кроме того, существуют специализированные реле, которые могут работать от низкого напряжения, например, 5 В или менее. Такие реле используются для управления электроникой, микроконтроллерами и другими низковольтными устройствами.
Важно помнить, что правильное выбор источника питания для реле является ключевым моментом, так как неправильное напряжение или ток питания может привести к неполадкам или поломке реле.
Способы включения и отключения реле
1. Включение и отключение посредством электрического сигнала. В этом случае реле может быть управляемо с помощью электрического сигнала, например, от кнопки или датчика. При поступлении сигнала на катушку реле происходит переключение контактов, что приводит к включению или отключению цепи.
2. Включение и отключение по времени. Некоторые реле имеют встроенный таймер, который позволяет задать определенное время задержки перед включением или отключением. Это удобно, когда требуется управлять цепью не мгновенно, а с задержкой.
3. Включение и отключение при достижении определенного значения. Некоторые реле могут быть настроены на включение или отключение цепи, когда заданный параметр, например, температура или уровень сигнала, достигает определенного значения. Такие реле широко используются в автоматических системах контроля и управления.
4. Включение и отключение по условиям. Реле также может работать на основе заданных условий. Например, реле может быть настроено на включение цепи при определенной комбинации сигналов или на отключение при определенной последовательности событий.
Способ включения и отключения реле зависит от его конструкции и предназначения. Каждый способ имеет свои особенности и может быть применим в различных ситуациях. На выбор способа включения и отключения реле также может влиять требуемая надежность и точность управления цепью.
Варианты применения реле

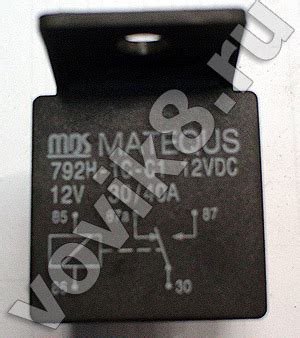

- Автомобильная промышленность: реле используются для управления различными системами автомобиля, например, для включения фар, габаритных огней, задних стоп-сигналов и других электрических устройств.
- Промышленное производство: реле используются для контроля и управления различными процессами в промышленности, например, для автоматического выключения и включения оборудования, контроля температуры, управления насосами и вентиляторами и т. д.
- Энергетика: реле используются для защиты электроустановок от перегрузок и коротких замыканий, а также для управления системами электропитания.
- Телекоммуникации: реле используются для управления сигналами связи, переключения каналов и коммутации телефонных линий.
- Климатическая техника: реле используются для управления системами отопления, кондиционирования воздуха и вентиляции.
- Автоматизация процессов: реле используются в системах автоматизации для контроля и управления различными процессами, включая контроль освещения, температуры, влажности и других параметров.
Это только некоторые примеры применения реле. Электромеханические реле являются незаменимым элементом во многих электрических схемах и позволяют эффективно контролировать и управлять электрическими устройствами в различных областях.
Особенности схемы реле
- Работа на основе электромагнитного принципа: Реле управляется электрическим током, который создает магнитное поле. Это поле влияет на положение контактов реле, переключая их из одного положение в другое.
- Преобразование и изоляция сигнала: Реле позволяет преобразовать и изолировать сигнал от управляющего устройства к нагрузке. Это обеспечивает безопасность и надежность работы системы.
- Низкое энергопотребление: Схема реле использует минимальное количество энергии для своей работы, что важно для экономии электроэнергии и продления срока службы элементов.
- Малые габариты и легкий вес: Реле имеет компактный размер и небольшую массу, что обеспечивает удобство и гибкость при монтаже.
- Высокая надежность и долговечность: Реле обладает высокой степенью надежности и долговечности благодаря минимальному количеству механических деталей и отсутствию трения между ними.
Все эти особенности делают схему реле одним из важных элементов в различных областях применения, таких как автоматика, электроника, энергетика и другие.
Определение надежности работы реле
Правильная работа реле зависит от качества его конструкции, использованных материалов и методов производства. Отсутствие механических повреждений, надлежащая установка и подключение, а также правильная настройка реле – все это важные компоненты надежной работы устройства.
Для определения надежности работы реле проводятся различные испытания и тесты. Одним из основных параметров, характеризующих надежность реле, является его срок службы. Чем больше срок службы у реле, тем дольше оно будет исправно работать без необходимости замены.
Также важным параметром надежности реле является его сопротивление к внешним воздействиям. Реле должно быть устойчивым к перепадам напряжения, вибрациям, ударам, пыли и влаге. Надежные реле должны сохранять работоспособность даже при экстремальных условиях эксплуатации.
Важным фактором надежности работы реле является его электромагнитная совместимость (ЭМС). Реле должно быть защищено от воздействий электромагнитных полей и не должно создавать помех для других устройств. Также реле должно быть стабильным и не подвержено самовозбуждению.
| Параметр | Описание |
|---|---|
| Срок службы | Определяет, как долго реле будет безотказно работать без замены |
| Стойкость к внешним воздействиям | Устойчивость к перепадам напряжения, вибрациям, ударам, пыли и влаге |
| Электромагнитная совместимость (ЭМС) | Защита от электромагнитных полей и предотвращение помех для других устройств |
Преимущества и недостатки реле
| Преимущества | Недостатки |
|---|---|
| 1. Простота и удобство использования. Реле не требует сложной установки и настройки, что облегчает работу с ним. | 1. Ограниченное количество коммутационных циклов. Реле может иметь ограничение по количеству коммутаций, после чего его работоспособность снижается или оно полностью выходит из строя. |
| 2. Высокая надежность. Реле обладает стабильной и долговечной работой, что позволяет использовать его в различных условиях. | 2. Значительный размер. Реле занимает достаточно много места в схеме, что может быть проблематично в случае ограниченного пространства. |
| 3. Широкий спектр применения. Реле может применяться в различных областях, включая электроэнергетику, автомобильную промышленность, промышленное производство и домашнюю технику. | 3. Медленная скорость переключения. Реле имеет относительно низкую скорость переключения контактов, что может быть недостатком в некоторых приложениях, требующих быстрой реакции. |
| 4. Адаптивность к различным напряжениям. Реле может работать с разными напряжениями, что делает его универсальным и удобным для использования. | 4. Возможность образования контактных разрывов. При использовании реле с большими нагрузками или при частом переключении может возникнуть проблема образования разрывов контактов. |
Несмотря на некоторые недостатки, реле все еще остается широко применяемым устройством благодаря своим преимуществам и надежности. При выборе реле следует учитывать требования конкретной системы или схемы, чтобы сделать наиболее оптимальный выбор.
Современные тенденции в развитии реле
С развитием технологий и появлением новых требований в области автоматизации и контроля, современные реле постоянно совершенствуются и адаптируются под новые условия. Ниже представлены некоторые из современных тенденций в развитии реле:
1. | Интеграция с цифровыми системами управления Современные реле все чаще становятся частью цифровых систем управления, что позволяет автоматизировать и оптимизировать работу процессов. Они могут интегрироваться с программным обеспечением и другими электронными устройствами для более эффективного контроля и управления. |
2. | Разработка компактных и энергоэффективных реле С увеличением плотности компонентов и требований к энергоэффективности, разработчики стараются создать более компактные и энергоэффективные реле. Это позволяет сократить размеры устройств и снизить энергопотребление. |
3. | Использование полупроводниковых элементов Для повышения надежности, скорости работы и снижения энергопотребления, реле все чаще используют полупроводниковые элементы, такие как транзисторы и тиристоры. Они позволяют более точно и быстро управлять электрическими цепями и обеспечивают более стабильную работу. |
4. | Улучшение защиты от воздействия внешних факторов Современные реле все чаще обладают улучшенной защитой от воздействия внешних факторов, таких как вибрации, пыль, влага и другие агрессивные среды. Это позволяет устройствам работать в различных условиях и повышает их надежность и долговечность. |
