Материнская плата – это одна из главных и наиболее важных компонентов компьютера. Она является основной платой системного блока и включает в себя множество разъемов, слотов и контроллеров, которые позволяют подключать различные устройства и создавать работоспособное железо. Если вы решили самостоятельно установить или заменить материнскую плату, то в данной статье мы расскажем вам, как это сделать.
Первое, что вам необходимо сделать – это подготовить все необходимые инструменты и защитные меры. Прежде чем приступить к установке материнской платы, отключите системный блок от сети, заземляйте себя, чтобы предотвратить статическое электричество, и положите компьютер на стабильную поверхность. Вам понадобятся отвертка, пинцет, термопаста и новая материнская плата, если вы заменяете старую.
Вторым шагом является распаковка новой материнской платы, если вы ее заменяете. Обычно материнская плата поставляется в антистатической упаковке, поэтому необходимо аккуратно ее извлечь, не прикасаясь к голым контактам. Также обратите внимание на маркировку на материнской плате, чтобы убедиться, что она подходит к вашему процессору и видеокарте.
Важность правильной установки материнской платы
Неправильная установка материнской платы может привести к серьезным проблемам, таким как нестабильная работа компьютера, постоянные сбои и ошибки. Ошибки могут проявляться в виде вылетов приложений, перезагрузок системы, а также потери данных.
При установке материнской платы необходимо соблюдать определенные правила и рекомендации производителя. Перед установкой необходимо убедиться, что все компоненты, такие как процессор, оперативная память и видеокарта, совместимы с выбранной материнской платой.
Также важно правильно подключить все кабели и провода. Недостаточно просто вставить плату в системный блок - необходимо также подключить питание, подключить диски, разъемы USB и другие устройства, соблюдая настройки и порядок подключения, указанные в инструкции.
Если материнская плата установлена неправильно, это может привести к короткому замыканию, повреждению компонентов или поломке. Ремонт или замена материнской платы может быть дорогим и неудобным процессом, поэтому правильная установка является экономически и практически обоснованным шагом.
Правильная установка материнской платы также способствует более эффективной работе компьютера в целом. Она обеспечивает стабильность и надежность работы системы, повышает производительность и снижает вероятность возникновения неполадок и сбоев.
| Преимущества правильной установки материнской платы: | |
| 1. Стабильность работы системы | 4. Повышение производительности |
| 2. Снижение вероятности ошибок и сбоев | 5. Улучшение совместимости с другими устройствами |
| 3. Предотвращение повреждений компонентов | 6. Удобство и простота обслуживания |

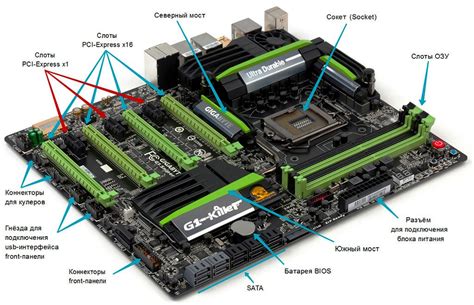

Выбор подходящей материнской платы для системного блока
Совместимость с процессором
Первым шагом при выборе материнской платы является убедиться, что она совместима с вашим процессором. Проверьте совместимость по производителю и модели процессора, а также по сокету – это разъем на плате, в который вставляется процессор. Некорректный выбор может привести к неправильной работе или совсем несовместимости компонентов.
Форм-фактор
Материнские платы могут иметь различные форм-факторы, такие как ATX, Micro-ATX и Mini-ITX. Выберите форм-фактор, который соответствует размерам и размещению ваших компонентов в системном блоке. Например, если вам нужно поместить компьютер в небольшое пространство, лучше выбрать компактный форм-фактор Mini-ITX.
Слоты для расширения
Учтите количество и типы слотов для расширения на выбранной плате. Они позволяют подключить дополнительные устройства, такие как видеокарты, звуковые карты или сетевые карты. Убедитесь, что материнская плата имеет достаточное количество слотов и нужные вам типы, чтобы обеспечить возможности расширения в будущем.
Порты и разъемы
Проверьте наличие нужных вам портов и разъемов на материнской плате. Некоторые из популярных разъемов включают USB, HDMI, Ethernet, аудио и PS/2. В зависимости от ваших потребностей в подключении дополнительных устройств, убедитесь, что плата имеет достаточное количество и типы необходимых разъемов.
Характеристики и функциональность
Некоторые материнские платы могут предлагать дополнительные функции, такие как поддержка разгона процессора, поддержка RAID-массивов, различные аудио-кодеки и т.д. Если вам нужны конкретные функции, обратите внимание на характеристики выбранной материнской платы и убедитесь, что она соответствует вашим требованиям.
Процесс выбора подходящей материнской платы может быть сложным и требовать некоторых знаний и исследований. Однако, уделите достаточно времени и внимания этому этапу, чтобы выбрать материнскую плату, которая отвечает вашим потребностям, а также обеспечит надежную и стабильную работу вашего системного блока.
Подготовка к установке материнской платы: необходимые инструменты и материалы
Прежде чем приступить к установке материнской платы в системный блок, необходимо правильно подготовиться и иметь под рукой все необходимые инструменты и материалы.
Необходимые инструменты:
- Отвертка с подходящими битами для различных типов винтов;
- Пинцет (для удобства при работе с маленькими деталями);
- Компрессор или флакон с сжатым воздухом (для удаления пыли и мусора).
Необходимые материалы:
- Новая или заменяемая материнская плата;
- Теплопроводящая паста (если требуется, в зависимости от типа и модели процессора);
- Прозрачная пленка (для изоляции задней стороны материнской платы от металлического корпуса);
- Винты для крепления материнской платы к корпусу системного блока.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит вам выполнить установку материнской платы без проблем и с максимальной эффективностью.
Шаг 1: Отключение системного блока от источника питания и удаление крышки

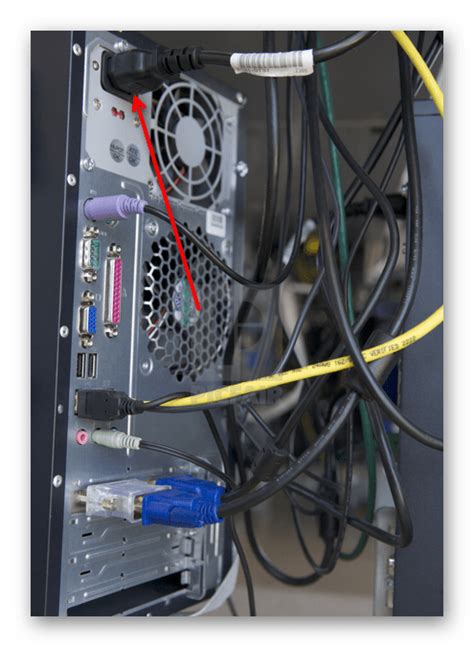

Перед установкой материнской платы необходимо обеспечить безопасность и отключить системный блок от источника питания. Это позволит избежать возможных повреждений компонентов и электрических ударов. Следуйте данной инструкции:
| 1. | Выключите системный блок, если он не выключен. |
| 2. | Отключите системный блок от электрической розетки. |
| 3. | Удалите крышку системного блока. В большинстве случаев это делается с помощью отвинчивания нескольких винтов, которые фиксируют крышку на задней или боковой панели системного блока. |
| 4. | После удаления крышки системного блока вы увидите внутреннюю часть компьютера, включая старую материнскую плату. Как правило, материнская плата располагается горизонтально и находится ниже блока питания. |
Следуя данному шагу, вы готовы перейти к следующему шагу установки материнской платы в системный блок.
Шаг 2: Определение места установки материнской платы
Перед тем, как приступить к установке материнской платы, необходимо определить ее место в системном блоке. На просторах современного рынка представлено множество вариантов корпусов, и каждый из них может иметь свои особенности в расположении и размерах крепежных отверстий для материнской платы.
Прежде всего, вы должны убедиться, что у вас есть подходящий корпус для установки материнской платы. Изучив документацию к корпусу либо измерив его самостоятельно, определите соответствующие отверстия для крепления материнской платы.
Затем, придерживаясь мер безопасности, установите заднюю пластину в отверстия на задней панели корпуса. Ориентируйтесь на местоположение портов и разъемов на задней панели, чтобы пластина была установлена правильно.
Убедитесь, что отверстия на задней пластине совпадают с отверстиями на корпусе передней панели. Если необходимо, вырежьте дополнительные отверстия под несоответствующие разъемы с помощью отвертки или ножниц.
После этого, установите материнскую плату в корпус, сопоставив отверстия на плате с соответствующими отверстиями в корпусе. Убедитесь, что плата плотно и надежно закреплена к корпусу.
| Совет: | Перед установкой материнской платы рекомендуется использовать гибкий магнитный отвертку или подставку, чтобы предотвратить падение винтов в системный блок. |
Когда материнская плата установлена в корпусе и надежно закреплена, можно продолжать сборку системного блока, подключая к ней другие компоненты, такие как процессор, оперативная память, жесткий диск и другие. Это предстоит выполнить на следующем этапе.
Шаг 3: Подключение кабелей и проводов к материнской плате
После того, как вы правильно установили материнскую плату в корпус системного блока, необходимо подключить все необходимые кабели и провода к соответствующим разъемам материнской платы.
Перед подключением кабелей и проводов важно убедиться, что компьютер отключен от источника питания и вынимание шнура питания из розетки. Это поможет избежать возможных повреждений оборудования и электрические поражения.
Ниже приведены основные шаги для подключения кабелей и проводов к материнской плате:
1. Подключите кабель питания ATX к соответствующему разъему на материнской плате. Убедитесь, что разъем и кабель совпадают по форм-фактору и правильно ориентированы. Обычно разъем питания ATX находится вблизи одного из краев материнской платы.
2. Подключите кабель питания CPU к соответствующему разъему на материнской плате. Этот разъем обычно расположен рядом с сокетом процессора. Убедитесь, что разъем и кабель совпадают по форм-фактору и правильно ориентированы.
3. Подключите SATA-кабели к разъемам SATA на материнской плате. Эти разъемы используются для подключения жестких дисков и оптических приводов. Убедитесь, что кабели надежно подключены к разъемам и соответствующим устройствам.

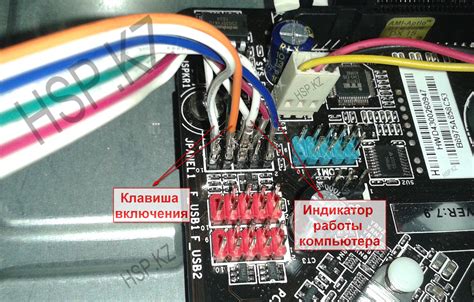

4. Подключите передние панели системного блока (фронтальные порты USB, аудиоразъемы и т.д.) к соответствующим разъемам на материнской плате. Эти разъемы обычно расположены вблизи нижнего края платы и помечены соответствующими надписями.
5. Подключите кабель питания системного вентилятора к разъему "SYS_FAN" на материнской плате. Этот разъем обычно находится рядом с разъемами питания.
После того, как вы подключили все необходимые кабели и провода, убедитесь в их надежности и правильности подключения. Затем проведите проверку их работоспособности, включив системный блок.
Шаг 4: Фиксация материнской платы в системном блоке
- Определите место установки материнской платы в корпусе системного блока. Все отверстия на плате должны соответствовать отверстиям в корпусе. Обратите внимание на разъемы на задней панели - они также должны соответствовать разъемам на задней панели корпуса.
- Осторожно поставьте материнскую плату в корпус на специальные стойки или металлические болты, которые идут в комплекте с корпусом. Убедитесь, что плата плотно прилегает к стойкам и не сдвигается.
- Проверьте, что отверстия на материнской плате и отверстия в корпусе совпадают. Если они не совпадают, вам может потребоваться корректировать положение платы или использовать другие стойки.
- Как только плата находится в верном положении, аккуратно закрепите ее в корпусе при помощи винтов или крепежных элементов, которые идут в комплекте с корпусом. Заверните винты, пока они не будут закреплять плату, но не перетягивайте их сильно, чтобы не повредить плату.
- Тщательно проверьте, что плата надежно закреплена и не сдвигается. Она должна быть четко прилегающей к стойкам и не должна подпружиниваться.
После выполнения этих шагов вы успешно закрепите материнскую плату в системном блоке. Теперь ваша плата готова к подключению остальных компонентов и установке операционной системы.
Шаг 5: Завершающие шаги и проверка работоспособности системного блока
После установки материнской платы в системный блок, необходимо выполнить несколько завершающих шагов для обеспечения его правильной работоспособности. Следуйте указанным инструкциям:
- Подключите все оставшиеся компоненты: Убедитесь, что вы правильно подключили все остальные устройства и кабели к материнской плате. Включите все вентиляторы, жесткий диск, оптический привод и другие периферийные устройства.
- Проверьте подключение питания: Убедитесь, что кабель питания от блока питания подключен к материнской плате и кабель питания от сети надежно прикреплен. Удостоверьтесь, что все разъемы питания плотно соединены.
- Закройте системный блок: Возьмите боковую крышку корпуса и надежно закрепите ее, чтобы защитить внутренние компоненты от пыли и повреждений. Убедитесь, что все винты и защелки надежно закреплены.
- Подключите монитор и клавиатуру: Подсоедините монитор и клавиатуру к системному блоку. Убедитесь, что все разъемы надежно прикреплены.
После выполнения всех указанных шагов можно приступить к проверке работоспособности системного блока. Включите компьютер, наблюдайте за индикаторами питания и вентиляторами. Если устройство успешно запускается, то значит установка материнской платы прошла успешно.
Однако, если при запуске компьютер не включается или возникают какие-либо ошибки, необходимо проанализировать проблему и проверить правильность установки материнской платы. Если не удается самостоятельно устранить неисправность, рекомендуется обратиться к специалисту или в сервисный центр.
