Материнская плата – основа компьютера, на которой расположены все его важные компоненты. Поэтому, если возникли проблемы с работой компьютера, первым делом необходимо проверить исправность материнской платы. Одним из самых популярных и доступных инструментов для этой цели является мультиметр. В этой статье мы расскажем процедуру проверки материнской платы с использованием мультиметра, чтобы вы смогли самостоятельно диагностировать возможные неисправности и принять решение о дальнейшем ремонте.
Перед тем, как приступить к проверке материнской платы мультиметром, важно понимать, что некоторые шаги могут потребовать навыков электроники и определенной осторожности. Если у вас нет опыта работы с электроникой или вы боитесь повредить компоненты, лучше обратиться к профессиональному специалисту.
Первым шагом в процессе проверки материнской платы мультиметром является подготовка оборудования. Вам понадобится мультиметр, который позволяет измерять напряжение, сопротивление и проводить континуитет (проверку электрической цепи). Также пригодится отвертка для распайки проводника, чтобы снять плату.
Как проверить материнскую плату мультиметром

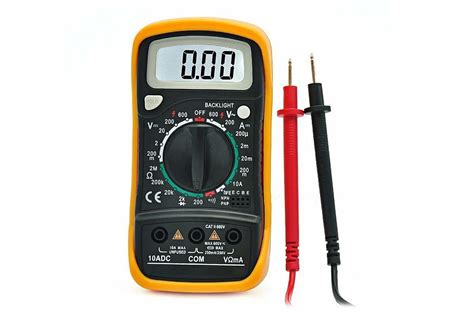

Мультиметр – это универсальный измерительный прибор, позволяющий измерять различные параметры электрических сигналов. Для проверки материнской платы потребуется мультиметр с функцией измерения сопротивления, напряжения и прозвонки.
Процесс проверки материнской платы с помощью мультиметра можно разделить на несколько основных шагов:
- Проверка напряжения в блоке питания
- Проверка наличия питания на материнской плате
- Проверка наличия сигнала на системной шине
- Проверка наличия короткого замыкания
О каждом из этих шагов мы расскажем подробнее ниже.
1. Проверка напряжения в блоке питания
Первым шагом в проверке материнской платы является проверка напряжения в блоке питания. Для этого нужно подключить мультиметр к разъемам блока питания и измерить напряжение на каждом из контактов. Нормальное напряжение в блоке питания должно быть равно напряжению, указанному на корпусе блока питания.
2. Проверка наличия питания на материнской плате
После проверки блока питания следующим шагом является проверка наличия питания на материнской плате. Для этого нужно подключить мультиметр к контактам материнской платы, которые отвечают за питание, и измерить напряжение на каждом из контактов. Напряжение на каждом контакте должно соответствовать номиналу.
3. Проверка наличия сигнала на системной шине
Далее следует проверить наличие сигнала на системной шине материнской платы. Для этого нужно подключить мультиметр к контрольным точкам на системной шине и проверить наличие сигнала с помощью функции прозвонки мультиметра. Если сигнал отсутствует или его значения существенно отличаются от нормы, может быть неисправность в системной шине.
4. Проверка наличия короткого замыкания
Последним шагом в проверке материнской платы является проверка наличия короткого замыкания. Для этого нужно подключить мультиметр в режиме измерения сопротивления и проверить сопротивление между контактами материнской платы. Если сопротивление между какими-либо контактами близко к нулю, это может указывать на наличие короткого замыкания.
Обратите внимание, что проверка материнской платы мультиметром требует определенных знаний и навыков. Если вы не уверены в своих способностях, лучше обратиться к специалисту.
Подготовка к проверке материнской платы
Перед тем как приступить к проверке материнской платы мультиметром, необходимо выполнить несколько подготовительных шагов:
- Отключите питание: Прежде всего убедитесь, что питание компьютера полностью отключено. Выключите компьютер и отсоедините его от сети.
- Разъедините устройства: Отсоедините все устройства от материнской платы, включая жесткие диски, видеокарты, оперативную память и другие компоненты. Оставьте только процессор и охлаждение.
- Очистите материнскую плату: Проверьте материнскую плату на наличие пыли или грязи. В случае обнаружения, аккуратно удалите загрязнения с помощью компрессора или мягкой кисти.
- Подготовьте мультиметр: Проверьте настройки мультиметра и убедитесь, что он находится в режиме измерения сопротивления или напряжения, в зависимости от задачи.
После выполнения всех подготовительных шагов, вы можете приступить к проверке материнской платы с помощью мультиметра.
Проверка напряжения на материнской плате
Когда возникают проблемы с работой компьютера, одной из возможных причин может быть неисправность на материнской плате. Проверка напряжения на материнской плате может помочь определить наличие проблемы и найти ее источник.
Для проведения проверки напряжения на материнской плате понадобится мультиметр - универсальный измерительный прибор, который позволяет измерять различные параметры электрической цепи.
Прежде всего, убедитесь, что компьютер выключен и отключен от источника питания. Затем, откройте корпус системного блока и обнаружьте материнскую плату. Найдите разъемы, к которым подключаются источники питания, идентифицируйте соответствующие контакты на материнской плате.
Следующим шагом является настройка мультиметра для измерения напряжения. Переключите его на режим измерения постоянного напряжения (Volt DC). Установите предел измерения напряжения на уровне, который соответствует ожидаемому напряжению на материнской плате. Например, большинство материнских плат работают на напряжении 12 Вольт.
Теперь прикоснитесь отсекательные щупы мультиметра к контактам на материнской плате, к которым подключаются источники питания. Обратите внимание, что к контактам могут быть подключены различные провода и резисторы. В этом случае, необходимо прикоснуться к точкам, к которым подключены провода или компоненты с фиксированным напряжением.
С помощью мультиметра будет измерено значение напряжения на выбранных контактах. Если измеренное напряжение соответствует ожидаемому значению (например, 12 Вольт), это означает, что напряжение на материнской плате в порядке. Если измеренное напряжение отличается от ожидаемого, возможно, есть проблема с источником питания или самой материнской платой.
Важно помнить, что проведение проверки напряжения на материнской плате требует аккуратности и осторожности. Убедитесь, что все провода и компоненты надежно подсоединены перед измерением. Если у вас нет опыта в проведении подобных измерений, лучше обратиться к опытному специалисту.
Проверка напряжения на материнской плате - один из способов установить наличие проблемы с компьютером. Если измеренное напряжение не соответствует ожидаемому значению, возможно, потребуется дополнительное тестирование и диагностика, чтобы найти источник проблемы.
Проверка компонентов материнской платы
Для проверки компонентов материнской платы потребуется использовать мультиметр. Мультиметр является универсальным прибором, позволяющим измерять напряжение, сопротивление и силу тока.
Прежде чем начать проверку, необходимо отключить питание от компьютера и снять материнскую плату. Затем следует разобрать корпус и обращать особое внимание на следующие компоненты:
| Компонент | Проверка |
|---|---|
| Процессор | |
| Память (ОЗУ) | Проверить напряжение на разъемах памяти. Проверить каждую планку памяти отдельно на наличие проблем. |
| Видеокарта | |
| Батарейка | Измерить напряжение на батарейке. Если напряжение ниже нормы, заменить батарейку на новую. |
| Конденсаторы | Проверить емкость конденсаторов мультиметром. Если емкость ниже нормы, заменить конденсаторы на новые. |
Проверка компонентов материнской платы поможет выявить возможные проблемы и определить необходимость их ремонта или замены.
