Катушка зажигания – это одна из ключевых компонентов двигателя автомобиля с 16 клапанами. Она отвечает за процесс подачи искры на свечи зажигания, что обеспечивает правильную работу цилиндров и двигателя в целом.
Но как узнать, исправна ли катушка зажигания и не требуется ли ее замена? В этой статье мы расскажем вам о нескольких простых способах, которые помогут вам провести проверку катушки зажигания и выявить возможные проблемы.
Первый признак неисправной катушки зажигания – это пропуск искры. Если двигатель подскакивает или работает неустойчиво, то возможно, одна или несколько катушек зажигания не подают искру на свечи. Проверить это можно с помощью простой проверки визуального восприятия – загоревшихся индикаторов на приборной панели.
Если при зажигании свечей на приборной панели загорается лампочка, это свидетельствует о нормальном функционировании катушек зажигания. Если такого сигнала нет, необходимо провести дополнительные проверки.
Проверка катушки зажигания для двигателя с 16 клапанами: советы и инструкция
Для проверки катушки зажигания на двигателе с 16 клапанами следуйте следующей инструкции:
- Откройте капот и найдите катушку зажигания. Обычно она находится на верхней части двигателя и представляет собой прямоугольный блок с проводами, подключенными к свечам зажигания.
- Отсоедините провода от катушки зажигания. Обычно они имеют фиксаторы или зажимы, которые нужно отпустить. Убедитесь, что провода не повреждены и находятся в хорошем состоянии.
- Подсоедините специальное устройство для проверки катушки зажигания к выходу высоковольтного кабеля. Это устройство должно иметь два контакта: для подключения кабеля от катушки зажигания и заземления.
- Заведите двигатель и проверьте, есть ли искра между контактами устройства для проверки катушки зажигания. Если искра отсутствует, значит катушка зажигания не функционирует должным образом и нуждается в замене.
- Повторите процедуру для каждой катушки зажигания на двигателе с 16 клапанами. Обычно их количество соответствует количеству цилиндров на двигателе.
Регулярная проверка и замена неисправных катушек зажигания для двигателя с 16 клапанами помогут поддерживать его в хорошем состоянии и избежать неполадок в работе. Если у вас возникли трудности при проведении проверки, рекомендуется обратиться к специалисту.
Неисправности катушки зажигания
1. Потеря искры. Если катушка зажигания вышла из строя, может произойти потеря искры, что приведет к неработающим или частично работающим цилиндрам. Если двигатель имеет проблемы с запуском или работает неравномерно, необходимо проверить наличие искры при помощи специального инструмента.
2. Замыкание. Еще одной причиной неравномерной работы двигателя может быть замыкание в катушке зажигания. Замыкание может произойти из-за поврежденной изоляции или разрушенных проводов внутри катушки. При замыкании катушка может перестать работать или отправить ошибочный сигнал для зажигания цилиндров.
3. Коррозия. Если катушка зажигания подвергается воздействию влаги или внешней среды, на ее контактах может образоваться коррозия. Коррозия может привести к плохому контакту и ухудшению эффективности катушки, что может вызывать проблемы с запуском и работой двигателя.
4. Высокое сопротивление. Если катушка зажигания имеет высокое сопротивление, то она не сможет передать достаточно энергии для создания искры. Это может привести к неработающим или полузаглушенным цилиндрам и потере мощности двигателя.
Если вы обнаружите одну из указанных выше неисправностей, катушка зажигания должна быть заменена или отремонтирована. При проведении проверки катушки зажигания рекомендуется обратиться к профессионалу или следовать инструкции по ремонту, предоставленной производителем.
Подготовка к проверке
Перед началом проверки катушки зажигания для двигателя с 16 клапанами необходимо выполнить несколько шагов:
1. Убедитесь, что двигатель полностью остыл. Проверка катушки зажигания на горячем двигателе может быть опасной и повредить ее.
2. При работе с двигателем с 16 клапанами рекомендуется использовать защитные очки и перчатки, чтобы избежать возможности получения травмы или контакта с жидкостями двигателя.
3. Отсоедините отрицательный клеммный зажим аккумулятора. Это снизит риск получения электрического удара во время проверки катушки зажигания.
4. Найдите местонахождение катушки зажигания на двигателе и отсоедините все провода, которые ее соединяют. Обычно катушка зажигания на двигателе с 16 клапанами находится возле свечей зажигания.
5. Осмотрите катушку зажигания на наличие видимых повреждений, таких как трещины, обгоревшие или перегнутые контакты. Если обнаружены повреждения, катушку зажигания необходимо заменить.
6. При проверке катушки зажигания с помощью тестера, убедитесь, что тестер настроен на режим проверки катушки зажигания и соответствует производителю вашего автомобиля.
7. Если все готово, проверьте катушку зажигания согласно инструкции производителя автомобиля или руководству по ремонту для вашей конкретной модели двигателя с 16 клапанами.
Проверка катушки зажигания при помощи осциллографа
Для более точной и надежной проверки работы катушки зажигания двигателя с 16 клапанами рекомендуется использовать осциллограф.
Осциллограф - это специальное электронное устройство, которое позволяет измерять и отображать электрические сигналы в виде графика. С помощью осциллографа можно проанализировать форму сигнала, его амплитуду и частоту.
Для проверки катушки зажигания при помощи осциллографа необходимо выполнить следующие действия:
- Отключите катушку зажигания от двигателя. Для этого снимите подключенные катушку провода, а затем аккуратно отверните болты крепления катушки.
- Подключите осциллограф к выходу катушки зажигания. Осциллограф должен быть настроен на режим измерения напряжения.
- Заземлите катушку зажигания, подключив один из проводов осциллографа к корпусу катушки.
- Запустите двигатель и установите его на определенную частоту вращения (например, 2000 об/мин).
- При помощи осциллографа проанализируйте сигнал, исходящий от катушки зажигания. Убедитесь, что форма сигнала является правильной и не содержит искажений.
- Оцените амплитуду и частоту сигнала. Сравните полученные значения с рекомендациями производителя.
- Повторите проверку на разных скоростях вращения двигателя.
Если при проверке возникают сомнения в работе катушки зажигания, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.

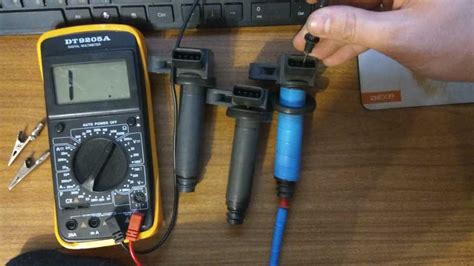

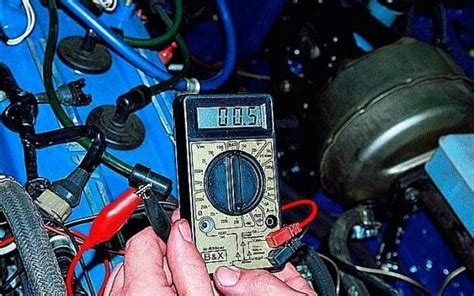

Проверка катушки зажигания с помощью мультиметра
Если у вас возникли проблемы с зажиганием, возможно, причина кроется именно в катушке зажигания. Для проверки ее работы можно использовать мультиметр, инструмент, позволяющий измерять различные величины электрического тока и напряжения.
Прежде чем начать проверку, убедитесь, что двигатель охлажден, и зажигание выключено. Затем следуйте инструкциям:
- Отсоедините электрический разъем катушки зажигания. Обычно он находится над свечами зажигания на верхней части двигателя.
- Подключите пробник мультиметра к гнезду для измерения сопротивления.
- Прикрепите один контакт пробника к первому контакту электрического разъема, а второй контакт пробника – ко определенному контакту на катушке зажигания. Для этого вам может понадобиться схема соединений.
- Настройте мультиметр на измерение сопротивления в диапазоне, соответствующем катушке зажигания. Обычно это 200-300 Ом.
- Считайте показания мультиметра. Если значение сопротивления находится в пределах нормы (обычно указано в технической документации для вашего автомобиля), то катушка зажигания функционирует правильно. Если значение сопротивления ниже или выше нормы, то катушка зажигания требует замены.
- Повторите шаги 3-5 для каждой катушки зажигания в системе.
Проверка катушки зажигания с помощью мультиметра может помочь выявить возможные проблемы и определить, нуждается ли она в замене. В случае выявления неисправности рекомендуется обратиться к специалисту для проведения ремонта или замены катушки зажигания вам наиболее опытным образом.
